Виды стыков и швов
Классификация шовных герметиков по свойствам
Классификация шовных герметиков по основному компоненту
Способы герметизации швов
Технология герметизации по видам швов
- Холодные и рабочие швы
- Деформационные и температурные швы
- Монтажные швы
- Стыки и места ввода труб и кабелей

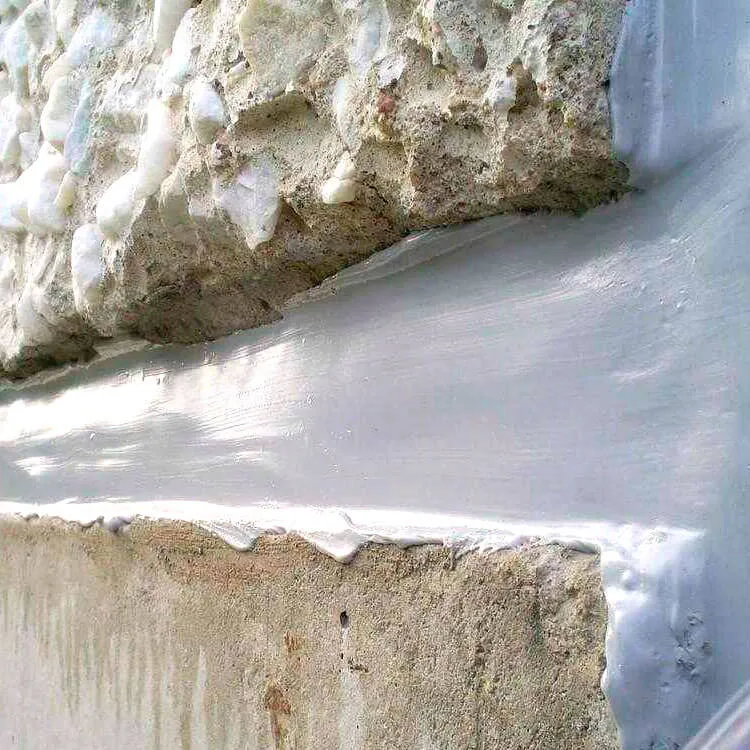

Виды стыков и швов
Проблема панельных домов заключается в отсутствии герметичности соединений между заводскими панелями и строительными модулями, образующими общую конструкцию здания. При устройстве основания объекта предусматриваются и специально спланированные швы, имеющие каждый свое функциональное предназначение.
Так все производственные и деформационные разрезы можно объединить в группы следующим образом:
- Температурный – предназначен для компенсации линейных смещений из-за перепадов температур. Обычно устраивается на стенах здания.
- Осадочный шов – формируется в условиях возможной неравномерной нагрузки на грунт, например, при несимметричной этажности здания или близком расположении других сооружений.
- Антисейсмический – предусматривается в сейсмически активных зонах, где блоки лучше справляются с землетрясениями, чем монолитные конструкции.
- Усадочный – необходим для уменьшения размеров здания или его отдельных частей при затвердевании бетона. Формируется на этапе затвердевания раствора и затем заполняется.
- Изоляционный шов – устраивают в бетонных полах и стенах, а также вдоль фундамента и колонн для снижения динамической нагрузки.
- Конструкционный – выполняет аналогичную усадочному шву функцию, но исключает рассмотрение вертикальных подвижек.
При соединении тонкостенных элементов в местах их примыкания необходимо создавать закрытые швы. Руководитель монтажной группы или ответственное лицо должно контролировать соблюдение проектных зазоров на протяжении всего процесса установки. Зазоры должны быть в пределах от 15 до 25 миллиметров, это проверяется с помощью металлических калибров.
В прошлом, соединения и стыки часто заполнялись паклей и смазывались смолой, но такая герметизация оказалась неэффективной. Причина в том, что различные материалы имеют разные коэффициенты температурного расширения, что со временем приводит к разрушению швов и потере герметичности. Например, дом, стыки между плитами которого изолированы цементом, может дать усадку, что приведет к разрушению шва и потере герметичности соединения.
В современном строительстве для герметизации швов и соединений используются материалы с определенными характеристиками:
- эластичность,
- устойчивость к воздействию ультрафиолетовых лучей,
- абсолютная гидрофобность,
- высокая адгезия,
- способность выдерживать динамические нагрузки,
- широкий диапазон рабочих температур,
- длительный срок службы,
- возможность выдерживать большое количество циклов замораживания и оттаивания без потери влагостойкости,
- простота монтажа.
Материалы для герметизации могут иметь различную консистенцию и форму. Производятся в виде паст, гелей, лент или жидкостей. Для изготовления герметиков используются различные виды основ – акрил, полиуретан, полимеры, тиокол, силоксан, битум, латекс, пропилен, силикон и многие другие.
Классификация шовных герметиков по свойствам
Все герметизирующие материалы можно разделить на несколько основных групп в зависимости от их характеристик:- Неотвердевающие герметики на основе каучука. Выпускаются в виде неформованных пластических масс или готовых к использованию лент, шнуров и других заполнителей.

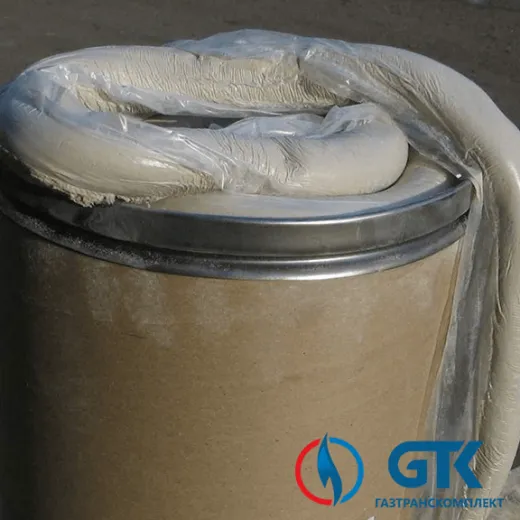

Мастика НГМ-У герметизирующая неотвердевающая для швов
- Олигомерные составы, состоящие из одного или двух компонентов. После нанесения при положительных температурах становятся пластичными, обладают нулевым коэффициентом усадки и не выделяют летучие вещества.
- Твердеющие материалы на основе смол с добавлением органических растворителей или акрилов, диспергированных в воде. Герметизация происходит за счет испарения влаги из состава.
- Расширяющиеся или набухающие составы, которые при контакте с влагой увеличиваются в объеме, обеспечивая дополнительную герметизацию соединения.
Классификация шовных герметиков по основному компоненту
- Акриловые герметики – наиболее распространенный тип, используемый для герметизации трещин и щелей в стенах, потолках и полах. Обладают хорошей адгезией к большинству поверхностей и могут быть окрашены после высыхания.
- Силиконовые герметики – обладают высокой эластичностью и устойчивостью к ультрафиолетовому излучению, подходят для использования на внешних поверхностях. Могут быть однокомпонентными или двухкомпонентными, и окрашены специальными красками.
- Полиуретановые герметики – характеризуются высокой прочностью и устойчивостью к воздействию атмосферных условий, к механическим нагрузкам. Обычно используются для герметизации швов в бетонных конструкциях и на кровле.
- Битумные герметики – используются для кровельных материалов, таких как черепица и металлические листы. Обладают высокой устойчивостью к атмосферным воздействиям и могут использоваться на поверхностях, особенно подверженных воздействию воды.
- Каучуковые герметики - обладают высокой эластичностью и наиболее востребованы для герметизации подвижных швов, между окнами и стенами. Устойчивы к воздействию воды и многим другим эксплуатационным факторам.
Способы герметизации швов
Выбор метода использования герметика зависит от состояния и степени повреждения швов между панелями.Косметический ремонт
Если плиты не смещены, утеплитель между ними не поврежден и не требует замены, достаточно провести косметический ремонт с заделкой швов без удаления старого слоя, который держится надежно. Удаляются только нестабильные части, и весь шов заполняется герметиком, который вдавливается в углубления.Гидроизоляция
Если слой изоляции полностью или частично разрушен, требуется более серьезная работа. Заделка швов в панельных домах снаружи начинается с тщательной очистки швов, удаления мелких частиц и пыли путем вымывания или выдувания, просушивания и обезжиривания поверхности. Герметизирующий материал заполняет полость, затем его вдавливают с помощью шпателя, одновременно удаляя излишки.Изоляция с утеплением
При ремонте старых зданий с неутепленными швами и при строительстве новых зданий применяется технология “теплый шов” для панельных домов.Глубокие щели заполняются монтажной пеной. В шов укладывается утеплитель в виде шнура или полого цилиндра из вспененного полиэтилена. Поперечное сечение утеплителя должно быть как минимум на 30% больше ширины шва и заполнять его таким образом, чтобы оставшаяся незаполненной глубина полости была меньше ширины. Стык заполняется мастикой для защиты утеплителя от механических повреждений и воздействия атмосферных условий.
Технология герметизации по видам швов
Холодные и рабочие швы
Согласно стандартной технологии, бетон следует заливать одновременно во всю форму, чтобы готовый монолит имел равномерную прочность и обладал гидроизоляционными свойствами по всему объему. На практике это не всегда возможно, так как фундамент может заливаться по частям: сначала заливается основание, а затем примыкающая к нему стена. Соединение между застывшим и новым бетоном называется холодным или рабочим швом и является слабым местом монолита, где чаще всего возникают протечки.Для предотвращения разгерметизации холодных швов необходимо выбрать подходящий метод их герметизации. Это может включать:
- инъекционную гидроизоляцию
- обработку составами с глубоким проникновением
- заполнение шва герметиком
Процесс герметизации стыка включает следующие шаги:
- С помощью перфоратора с пикой или молотка и зубила создается штраба шириной 25x25 мм.
- Примыкание очищается от пыли и частиц бетона с помощью металлической щетки.
- Затем соединение увлажняется и покрывается грунтом.
- Штраба заполняется герметизирующим материалом без усадки. Толщина одного слоя не должна превышать 3 см, а глубокие стыки заполняются в несколько слоев.
- После заполнения холодного шва его следует увлажнить и нанести на него два тонких равномерных слоя того же ремонтного состава.

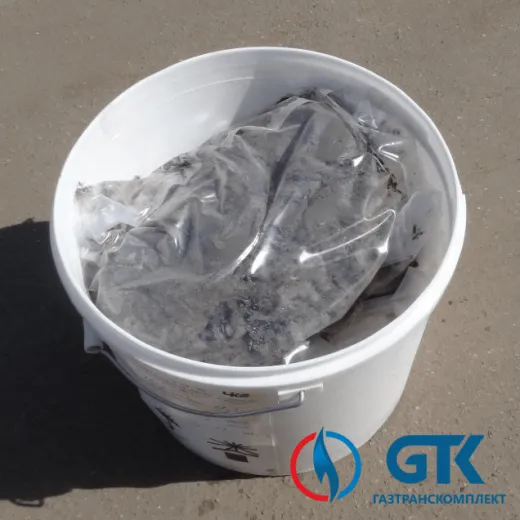

Мастика тиоколовая АМ05-К для герметизации швов
Прямые солнечные лучи и отрицательные температуры должны быть исключены на протяжении нескольких дней для предотвращения повреждения шва.

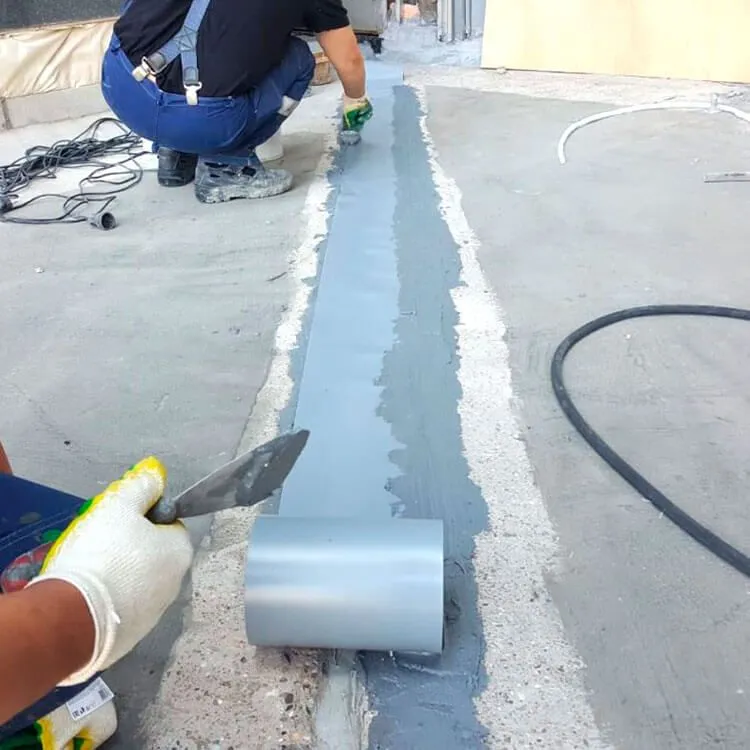

Деформационные и температурные швы
Этот тип соединения конструктивных элементов должен обязательно обеспечивать их подвижность. Деформационные швы не должны быть закрыты жестко, так как выполняют роль амортизатора во время циклов расширения и сжатия, возникающих из-за разницы температур.Для герметизации небольших температурных швов используются эластичные герметики и ленты. Для изоляции больших швов используются более сложные решения, такие как установка гидроизоляционных шпонок и утепление стыков пенополистиролом, различными шнурами и теплоизоляционными составами.

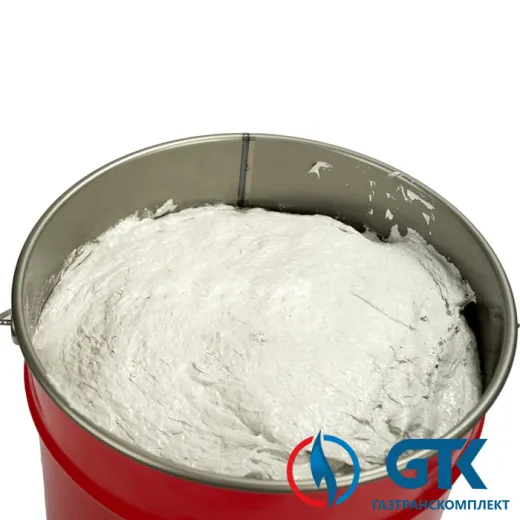

Гермобутилкаучук для изоляции швов
Гидрошпонки используются, например, в температурных швах промышленных бетонных полов, на стыке цоколя и отмостки, в конструкциях мостов и дорог, а также для герметичного соединения зданий. Для установки гидрошпонки в деформационный шов необходимо выполнить следующие действия:
- Заполнить шов теплоизоляционным упругим материалом (например, ППЭ или пенопластом).
- Закрепить заполнитель с помощью высокоадгезивного клея.
- Установить гидрошпонку в соответствии с инструкциями производителя.
- Закрыть ее сверху герметиком с высокой эластичностью.
Монтажные швы
Монтажные швы создаются при установке пластиковых окон, дверей и балконных блоков и требуют герметизации для обеспечения нормального функционирования окон и дверей. Швы не должны пропускать влагу или вызывать потери тепла.Для герметизации монтажных швов можно использовать несколько методов:
- Полиуретановую пену
- Герметики на основе силикона, акрила или полиуретана
- Полиэтиленовый шнур с закрытыми порами
Традиционный, наиболее распространенный метод герметизации монтажных швов - заполнение пеной, которое осуществляется в несколько этапов:
- Соединяемые поверхности очищаются от пыли и обезжириваются ацетоном.
- Близлежащие поверхности оклеиваются малярной лентой для предотвращения попадания на них пены.
- Шов увлажняется для улучшения адгезии.
- Монтажный шов заполняется на 2/3 пеной.
- После высыхания излишек пены удаляется канцелярским ножом.
- Производится гидроизоляция шва с помощью ленты или герметика.
Следует помнить, что пена чувствительна к воздействию солнца и влаги, и ее нельзя оставлять открытой. Необходимо изолировать шов для защиты.
Стыки и места ввода труб и кабелей
В местах прохождения коммуникаций могут возникать утечки тепла, поэтому важно обеспечить качественную герметизацию труб и кабелей в стенах, полу и кровле.Один из простых способов - заполнить пространство вокруг коммуникаций монтажной пеной, которую после высыхания нужно подрезать вровень со стеной. Затем с обеих сторон стены ввод цементируется.
Другой распространенный метод - использование закладной гильзы, то есть трубы большего диаметра. Снаружи дома ввод герметизируется цементным раствором, изнутри - герметиком. Для дополнительной фиксации можно использовать уплотнители.
